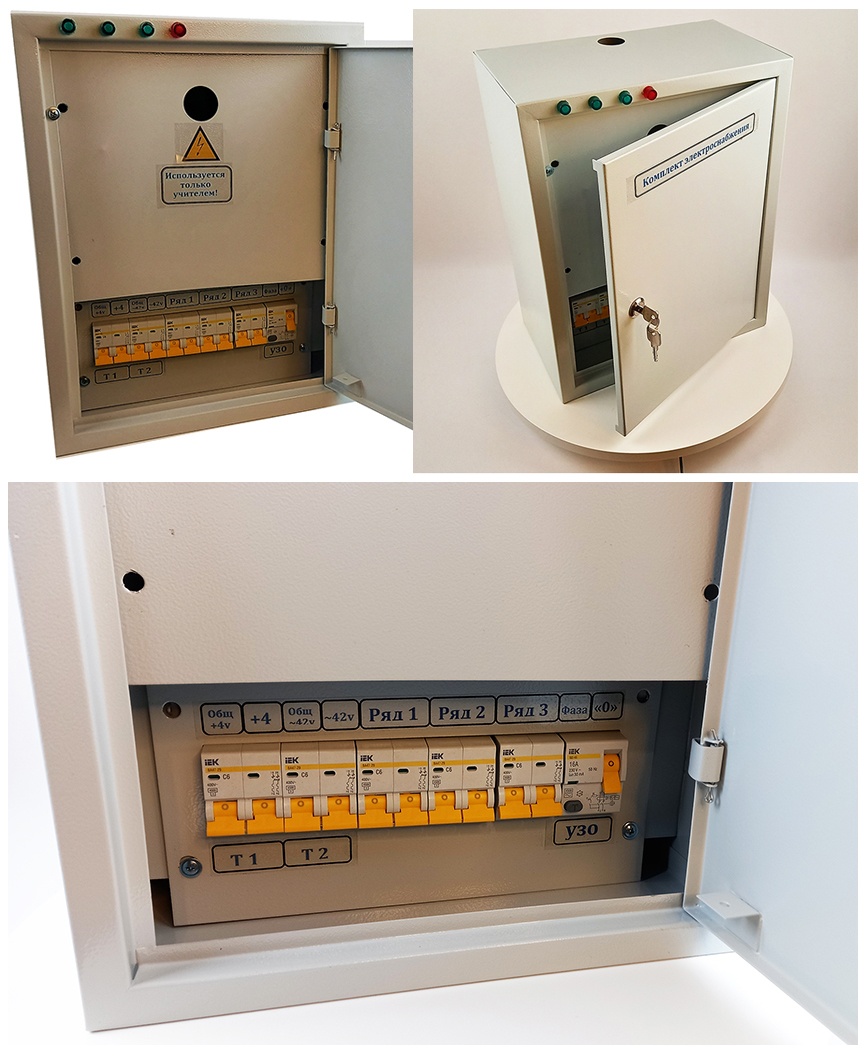

Назначение пособия Комплект электроснабжения (КЭС) предназначен как для питания ИПФ (источника питания лабораторного для фронтальных работ) с переменным напряжением 42 В, так и для подачи напряжения 4 В на каждую парту в классе без ИПФ, для проведения лабораторных работ по физике, электротехнике, химии. 2. Краткое описание В жестком металлическом корпусе КЭС собраны: - понижающий трансформатор 220/5/42 В мощностью 0,40-0,63 Ква; - три диодных выпрямительных моста, собранных параллельно для увеличения мощностных характеристик по току и коммутационных элементов; - автоматических выключателей АВ1 АВ3 (двухполюсных) для включения электропитания по рядам парт и коммутации (одновременно) индикаторных ламп; - АВ4 (УЗО) для подключения сети и осуществления защиты от токов утечки при прикосновении человека и др; - Т1 Т2 автоматы, служащие для выбора рода тока питания потребителей 4 В либо ~42 В. При питании потребителей от источника 4 В осуществляется двухполупериодное выпрямление выпрямительными мостами М1 М3 и подача постоянного тока непосредственно по рядам. При питании от источника ~42 В напряжение снимается непосредственно с клемм трансформатора и коммутируется универсальными элементами управления АВ1-АВ3. 3. Комплект поставки 1. Комплект Электроснабжение (КЭС) - 1 шт. 2. Паспорт - 1 шт. 3. Упаковка - 1 шт. 4. Основные технические характеристики КЭС выполнен в жестком металлическом корпусе, способном обеспечить защиту электрических элементов и монтажа от механических повреждений и доступа людей к токоведущим частям оборудования. Основные электротехнические параметры приведены в таблице № 1: Потребляемая мощность КВ-А, не более 0,40-0,63 Ква Электропитание от сети переменного тока: напряжение В, частота Гц 220+/-22 50-60 Выходное напряжение при изменении тока нагрузки: от "0" до "Мах" от источника ~42 В 42-38 От источника 4 В 4: 2,8 Максимально допустимый ток от источника: ~42 В (а) Трех линий одновременно 10 (не более 20 минут) 5 (не более 40 минут) Максимально допустимый ток от источника: 4 В (а) Трех линий одновременно 15 (не более 20 минут) 10 (не более 40 минут) Габаритные размеры в мм: Высота 390 Ширина 310 Глубина 180 Вес в граммах: 10000 5. Подготовка изделия к работе - Открыть ключом наружную дверцу и убедиться в целостности элементов управления (отсутствия сколов, трещин и т.д.) - Убедиться в надежности крепления внутренней защитной панели, при необходимости слегка подтянуть винты крепления. - Развернуть петли крепления КЭС, привернутые к задней стенке, в вертикальное положение. - Привернуть ящик КЭС к стене так, чтобы кромки труб с отходящей проводкой находились на уровне нижней кромки входного отверстия ящика КЭС (снизу). - Отходящая проводка (в трубах) должна выполняться медным многожильным проводом с облуженными концами, сечением 2,5 мм.кв. - Проводка питания к КЭС ~ 220 В должна быть выполнена в отдельной трубе. - Снять фальшпанель, закрывающую АВ 1 АВ 4; Т1 Т2. - Подключить питание КЭС: "ФАЗА" к левой верхней клемме УЗО; "О" к правой верхней клемме. - Подключить отходящие линии по рядам к клеммнику 1 и АВ1 - АВ3 соответственно схеме подключений. 6. Порядок работы Во избежание перегрузки КЭС во время работы желательно производить лабораторные работы по рядам разной энергоемкости! - открыть ключом наружную дверцу (далее в процессе работы она должна оставаться открытой). - включить тумблеры Т1 или Т2 на выбранный источник питания 4 В или ~ 42 В. - включить АВ4 "УЗО". - загорается красная лампочка наличия сети. - включить АВ1 - загорается зеленая лампочка питания 1-го ряда. - включить АВ2 - загорается зеленая лампочка питания 2-го ряда. - включить АВ3 - загорается зеленая лампочка питания 3-го ряда. КЭС готов к работе. После окончания работ отключить се АВ. 7. Техника безопасности КЭС должен эксплуатироваться в электробезопасных помещениях согласно требованиям техники безопасности. Установку, монтаж и эксплуатацию КЭСа могут производить лица, прошедшие обучение с присвоением квалификационной группе не ниже III, в соответствии с требованиями "ПТЭ". Эксплуатация КЭС при повреждении элементов защиты и управления ЗАПРЕЩЕНА. Эксплуатация КЭС с превышением параметров по току и времени, указанным в таблице № 1 ЗАПРЕЩЕНА. Эксплуатация КЭС с закрытой наружной дверцей (во избежание перегрева) ЗАПРЕЩЕНА. По окончании работы КЭС должен быть отключен от сети питания автоматическим выключателем № 4 "УЗО". Проводка для питания КЭС ~ 220 В и отходящие провода 4 В; ~ 42 В должна быть выполнена в разных трубах. К болту заземления должен быть подключен провод заземления непосредственно от щита питания. Автоматические выключатели Т1 Т2 во избежании короткого замыкания должны включаться поочередно на выбранное рабочее напряжение ~ 42 В или 4В. Одновременное включение Т1 Т2 ЗАПРЕЩЕНО! 8. Техническое обслуживание Обслуживание КЭС сводится к ежедневному осмотру элементов: коммутации (автоматических выключателей), целостности защитного стекла и провода защитного заземления. К ежемесячному обслуживанию относится проверка АВ; "УЗО" на срабатывание. Для этого необходимо при включенном питании и отключенных отходящих линиях нажать однократно кнопку Т (тест) - аппарат должен срабатывать. 9. Возможные неисправности и способы их устранения Наименование неисправности, внешнее проявление и дополнительные признаки 1. При включении АВ4 "УЗО" через 0,5-3 сек. Происходит его отключение Неисправность: Повреждение одного из диодов диодных мостов Способ устранения: Открыть защитную крышку; определить один из неисправных диодных мостов и изъять его. Восстановить схему на 2-х диодных мостах КЭС может работать и на двух диодных мостах 2. При включении АВ4 "УЗО" мгновенно происходит его отключение Повышенный пусковой ток трансформатора неисправностью не является Повторить включение 1-2 раза 10. Правила хранения КЭС может использоваться в сухих отапливаемых помещениях при температуре от +10 до +35?С и относительной влажности до 80% при температуре +25?С. Хранить комплект следует в сухом помещении с комнатной температурой (15- 25C) при относительной влажности воздуха 80 %. 11. Свидетельство о приемке Комплект соответствует техническим условиям ТУ 79 РФ 529- 03 и признан годным для эксплуатации. Дата выпуска "______" _______________ 20 ____г. 12. Гарантийные обязательства Предприятие- изготовитель гарантирует соответствие комплекта требованиям ТУ при соблюдении условий эксплуатации, транспортировки и хранения. Срок гарантии - 1 (один) год со дня ввода комплекта в эксплуатацию.

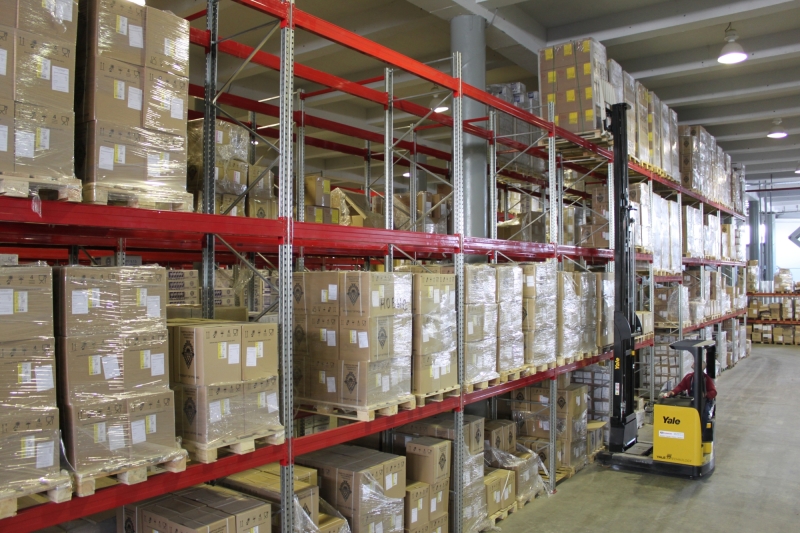

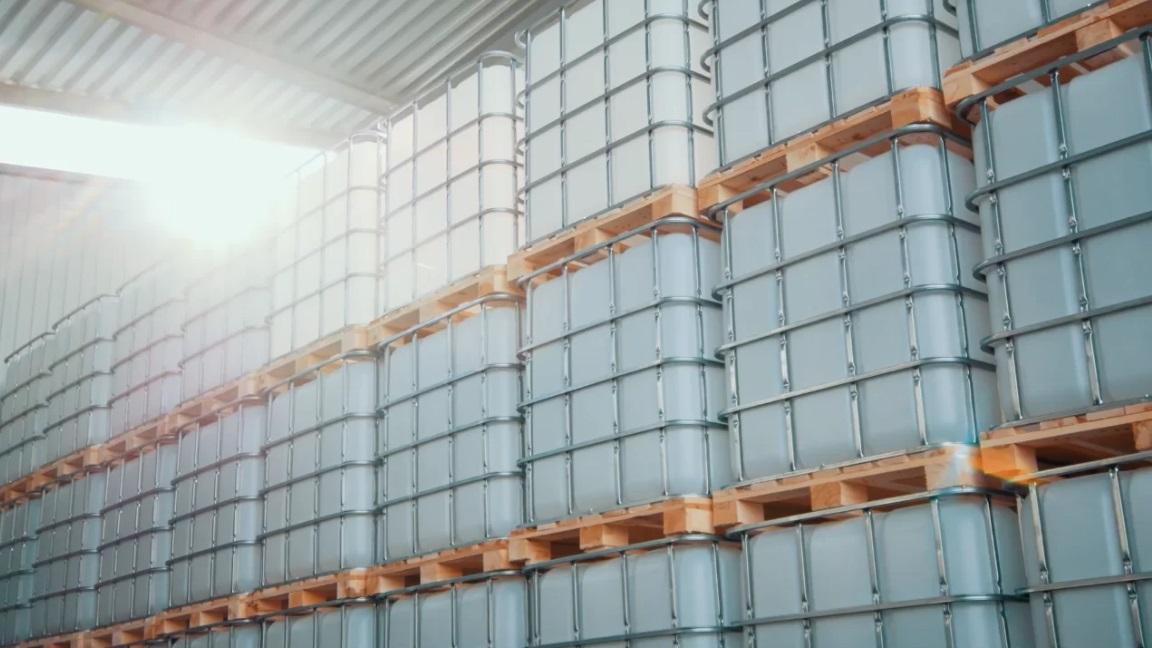

Компания ООО "ПТК ЗВТ" предлагает услуги ответственного хранения на складе г. Котельники, опыт работы с 2009 года. Наш склад ориентируется на индивидуальное обслуживание клиентов. При этом ответственное хранение на нашем складе осуществляется с соблюдением всех условий, необходимых для сохранности Вашей продукции, что позволяет нашим клиентам быть спокойными за свое имущество. Складское хранение на нашем складе избавит Вас от целого ряда неудобств. В первую очередь, затраты на аренду склада. Склад находится в ЮВАО, в 0,6 км от МКАД. Свободный, удобный проезд для грузового транспорта. Склад В отапливаемый, со всеми коммуникациями, круглосуточная охрана.
